“光储充”一体化系统是指由漫衍式光伏、用电电荷、配电设施、监控和；ぷ爸米槌傻男⌒妥晕夜┑缦低，也可称为微电网。一直以来，电动汽车充电站都面临土地资源缺乏或电网接入的问题。而“光储充”一体化系统的泛起，不但解决了有限的土地及电力容量资源里配电网的问题，还能通过能量存储和优化设置实现外地能源生产与用电负荷基本平衡。“光储充”一体化系统，主要由光（光伏发电系统）、储（储能装备）、充（充电站）三大部分组成。

光伏发电系统：在有限的土地资源下建设光储充一体化电站，接纳周围屋顶光伏和停车场雨棚光伏。多个光伏组件汇合接到光伏直流汇流箱，经光伏逆变器接入电网，并离网光伏发电系统、离网光伏发电系统有用地解决了太阳能光伏组件的发电、放电、供电以及能量在传输历程中的转化问题，包管整个系统发电的可靠、高效、清静性，使电站发电得以稳固运行。

储能装备：储充系统的储能单位一样平常接纳集成了储能电池、PCS、能量治理系统、消防温控等单位的一体化集装箱设计计划。占地面积小，集中化水平高，便于系统控制和维护保养。

充电桩：充电桩通过扫码充电的方法与用户交互，充电桩系统包括智能监控和智能计量。充电桩智能控制器对充电桩具备丈量、控制与；すπ，如运行状态检测、故障状态检测以及充放电历程的联动控制等；交流输出设置交流智能电能表，举行交流充电计量，具备完善的通讯功效，可将计量信息通过RS485划分上传给充电智能控制器和网络运营平台。

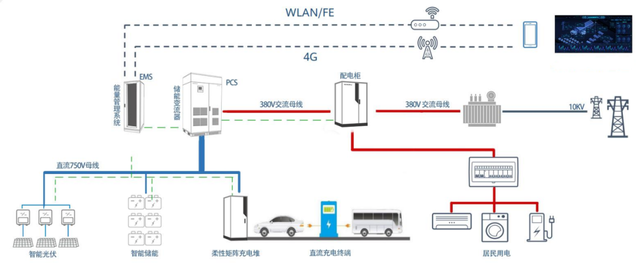

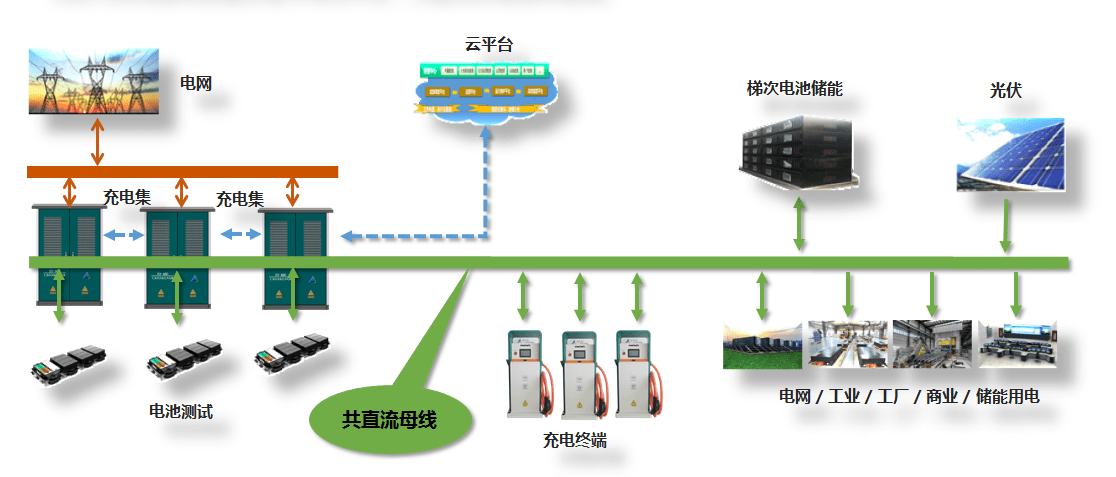

光储充一体化电站直流母线解决计划架构和特点

直流微网接纳直流母线的耦合手艺，镌汰交直流变换消耗，提高光伏自觉自用率，平滑切合曲线，提高电网的友好型。光伏 - 储能 - 充电桩的功率设置无邪，知足客户定制化需求，充分使用光伏发电，增添投资收益率，做到微网系统的功率平衡。

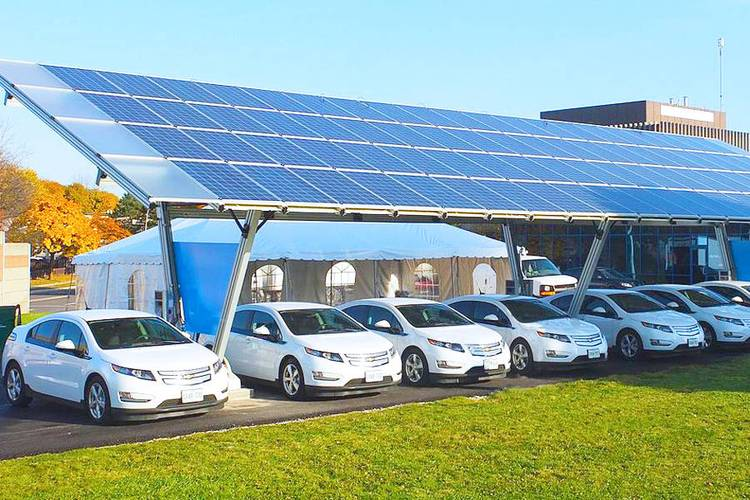

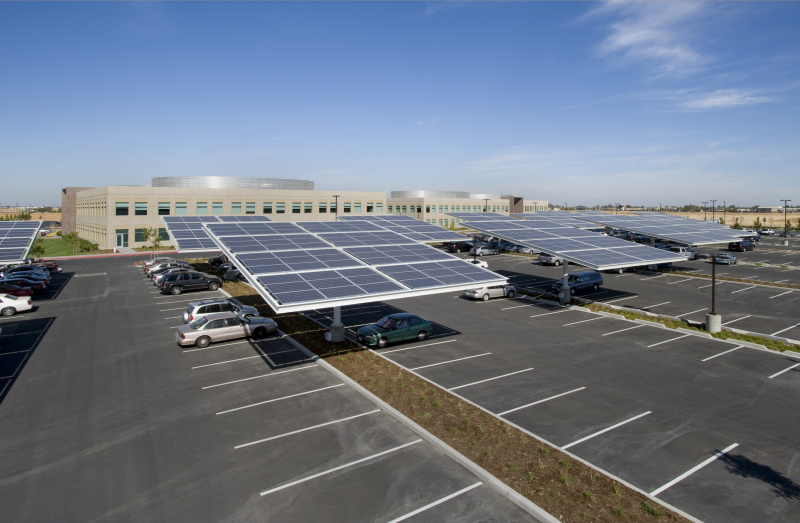

案例图：
